宽城铧尖金矿有限公司大六矿地下开采改扩建项目初步设计
荣获奖项:河北省优秀工程勘察设计行业奖三等奖
项目建设规模和投资:建设规模1.5万t/a,建设投资1053.45万元
大六矿改扩建设计,利用部分原有可用工程的基础上进行设计14号矿体的八中段(+62m)至十中段(-14m),14-1号矿体十中段(-14m)至十二中段(-100m),以及6号矿体九中段(+33m)至十中段(+3m)的资源。
矿山采用平硐——盲竖井开拓,矿井提升采用提升机提升;采场采用漏斗放矿自溜装车,掘进巷道采用电铲装车;主要运输巷道采用电机车牵引矿车运输。
根据矿体的赋存状态、矿体倾角、矿体厚度、矿体的围岩岩性及围岩的物理性质,结合该矿以前多年所采用的采矿方法综合考虑,改扩建设计仍采用削壁充填法。
矿井通风方法采用机械通风,通风方式为并列对角式。
设计在盲竖井井底布置水仓及排水设备,将该水仓的水由水泵和排水管路经盲竖井排至地表;6号矿体提升盲斜井仍利用原有的井底车场(十中段)原有水仓及排水设备,经提升盲斜井及回风平硐(PD3)排至地表。
该矿由一路35kV架空线路(LGJ-90)供电,电源来自宽城西沟110kV变电站,该矿为多年生产的老矿山,建有自己的35kV变电站,已经形成了供电网络。

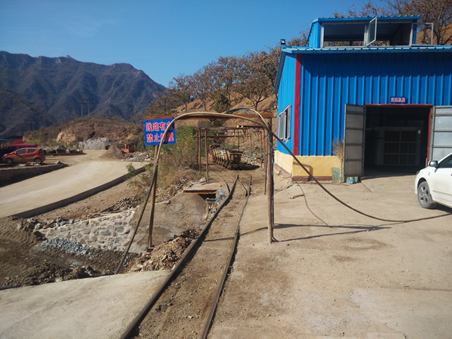

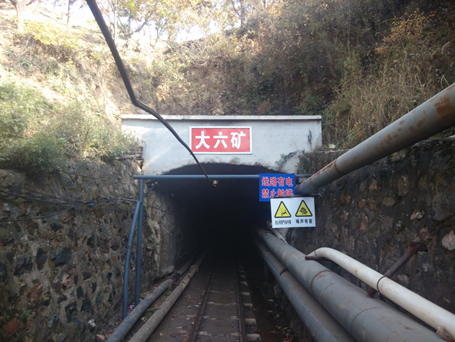

平硐及硐口工业场地

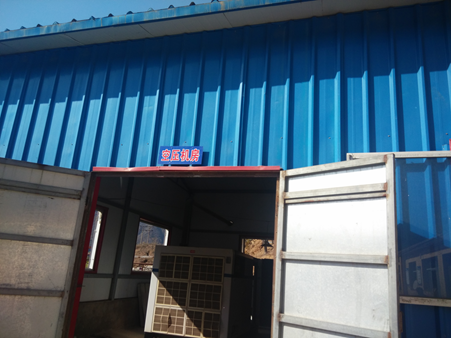

大六矿采用平硐盲竖井开拓,平硐硐口工业场地由空压机房、变电所、维修间、值班室等组成
盲竖井井口
提升机

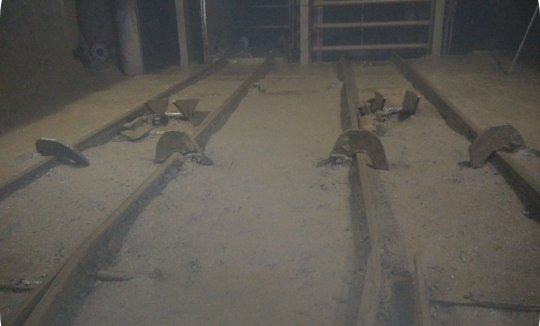

井下运输系统
大六矿采用电机车牵引矿车运输,电机车选用ZK1.5-6/250型和ZK3-6/250型两种直流架线式电机车,牵引0.5m3矿车运输
通风系统

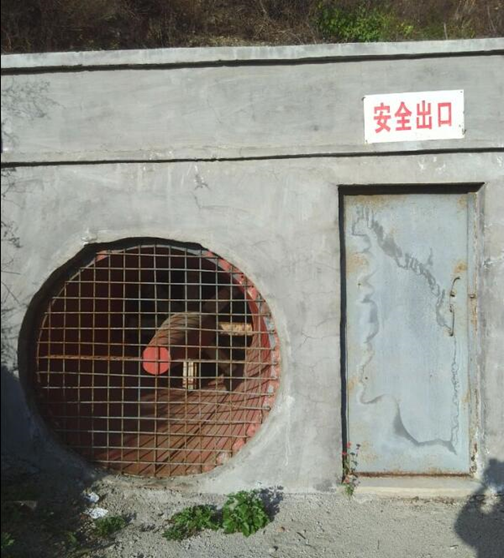

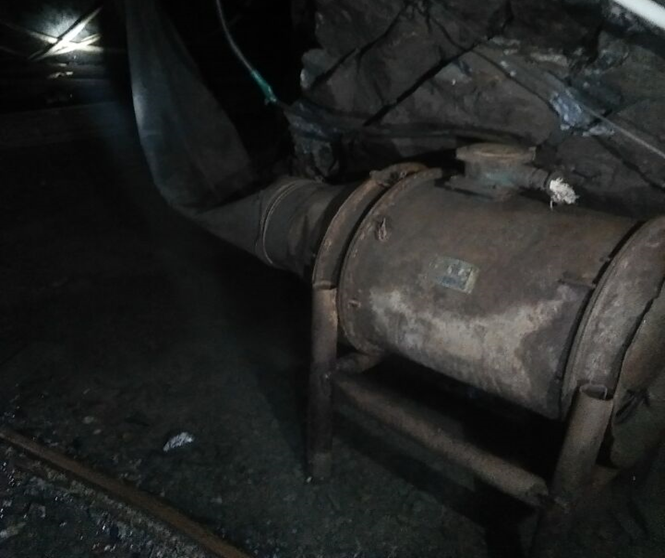

矿山采用并列对角式通风,平硐盲竖井进风,平硐PD2和平硐PD3回风,配备K40-6-№12型矿用节能轴流式通风机,掘进采用JK58-1NO4.0型局扇辅助通风
“安全避险”六大系统

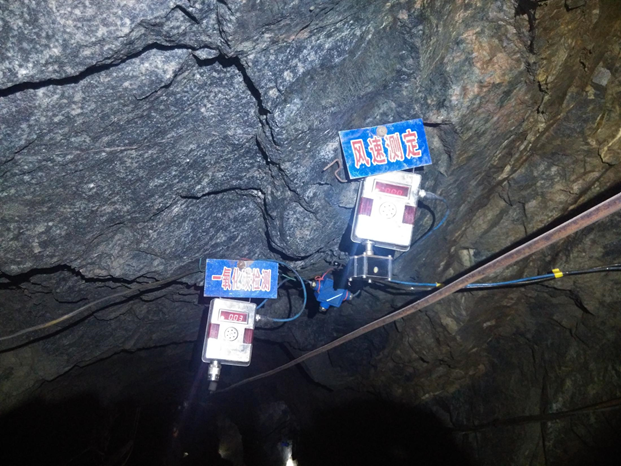

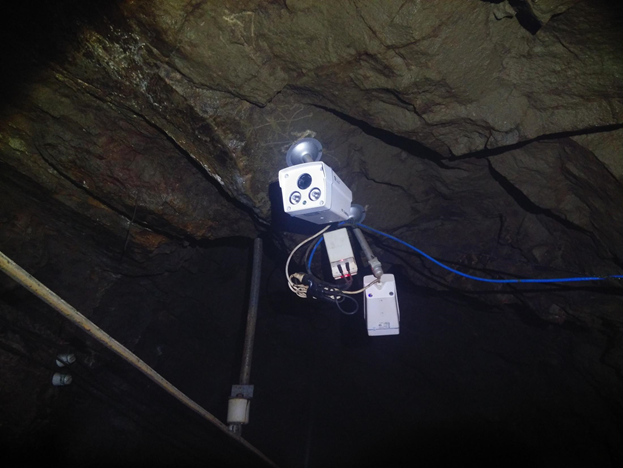

大六矿设置了“监测监控系统”、“人员定位系统”、“紧急避险系统”、“压风自救系统”、“供水施救系统”、“通信联络系统
通信联络系统
