平泉小寺沟矿业有限公司铜钼矿地下开采项目整改设计
荣获奖项:河北省优秀工程勘察设计三等奖、承德市建设工程勘察设计一等奖
项目建设规模和投资:建设规模60万t/a,建设投资3750.1万元
根据矿山现有工程、地形条件和矿体开采条件,矿山开拓方案本着充分利用已有工程、减少基建投资的原则确定,修复并沿用现有675m主平硐、主斜坡道、辅助斜坡道。
根据矿体的赋存条件,对于单层矿体厚度或多层相距较近的分枝矿层总厚度≥15m的矿体,采用进路垂直走向的无底柱分段崩落法开采,对于单层矿体厚度或多层相距较近的分枝矿层总厚度为5~15m的矿体,采用进路沿走向布置的无底柱分段崩落法开采。对于单层矿体厚度<5m并与其相邻矿层相距较远的矿体,可采用浅孔留矿法进行回采。
井下矿石由ACY-2型柴油铲运机在采场装运矿石,卸入矿石溜井,由振动放矿机向AJK-12铰接自卸卡车装矿,自卸卡车沿主斜坡道将矿石运至地表。
矿山采用中央侧翼对角式通风系统。
本次设计编写时,充分运用了3DMine矿山工程软件,对矿山矿体赋存状态、前期生产情况及设计工程进行了三维建模,更为直观的显示出矿体位置、矿井开拓布置以及井巷工程层位关系,各生产系统布置均可直观显示,对矿山设计工作及后期生产提供了帮助,更有助于矿井安全隐患分析工作。

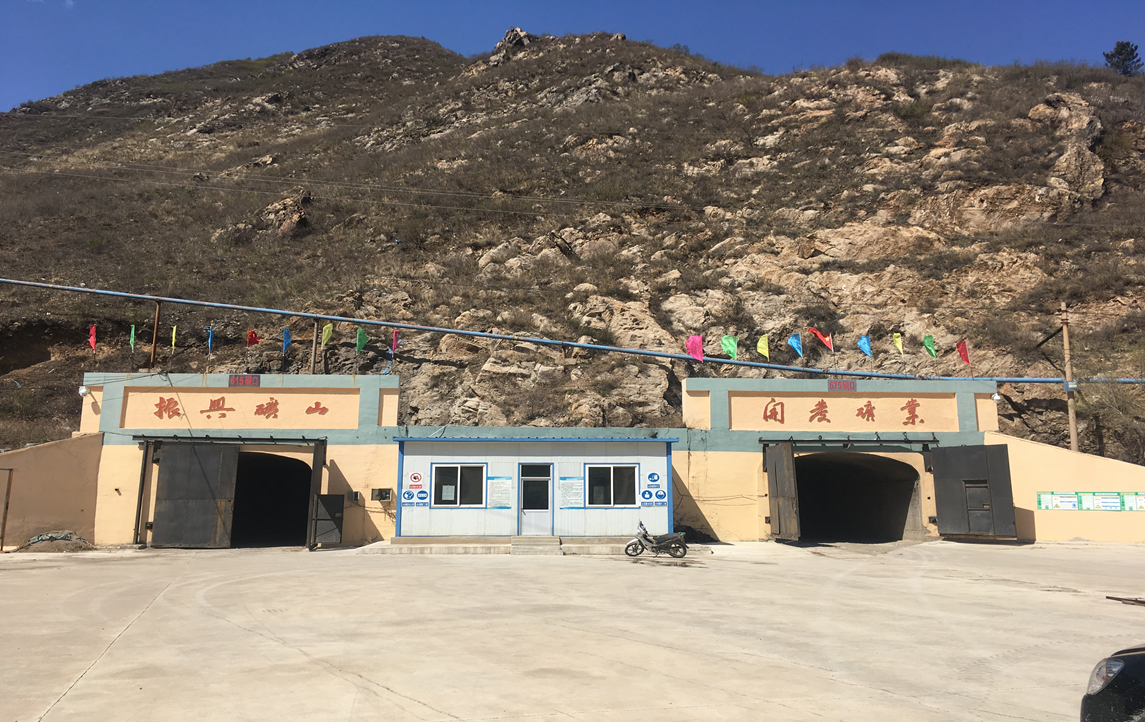

平硐硐口和斜坡道硐口
![图片26.png](http://www.lxkysj.com/upload/P2005864672024061a418729d52dcc191.png)

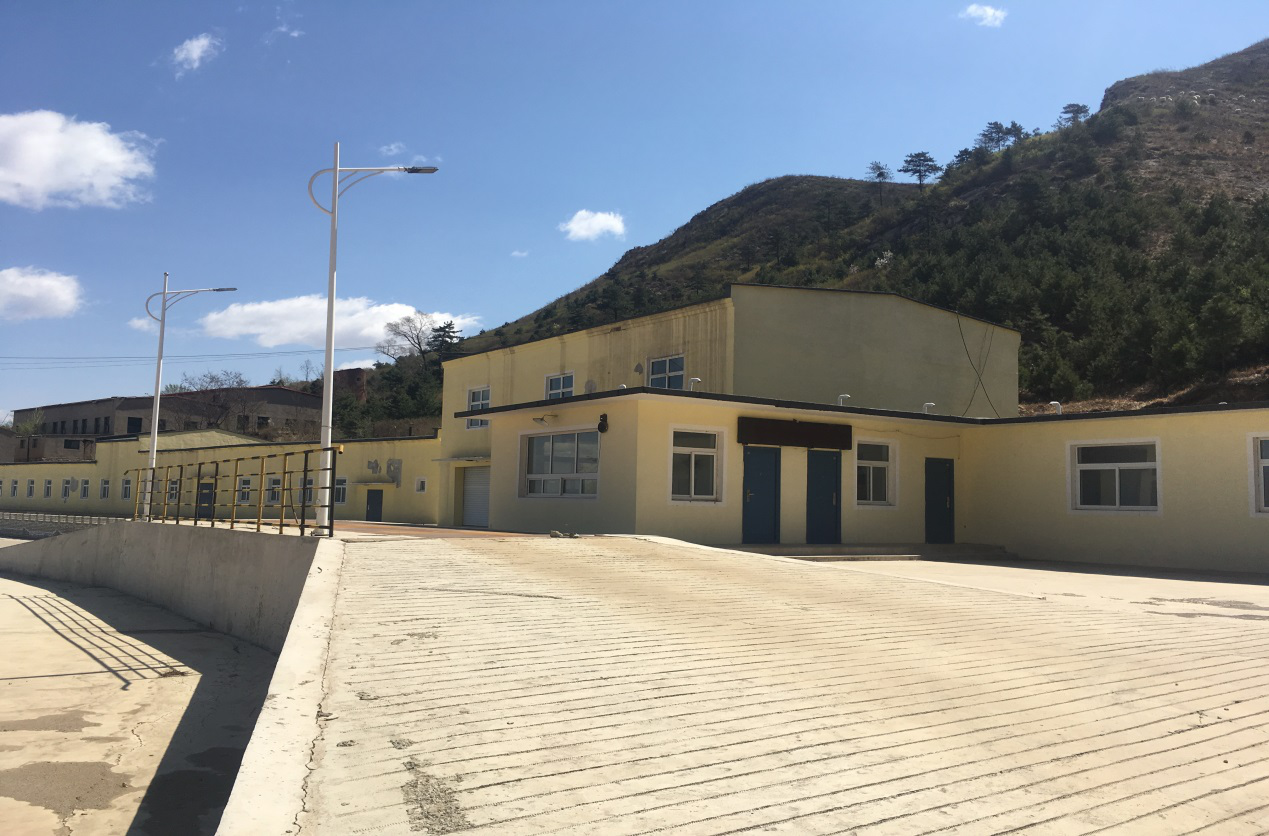

硐口工业场地
硐口工业场地由办公室、值班室、磅房、监控中心等组成
![图片27.png](http://www.lxkysj.com/upload/Pb1e75b61b3d64af6bf862f1c7db7fac8.png)

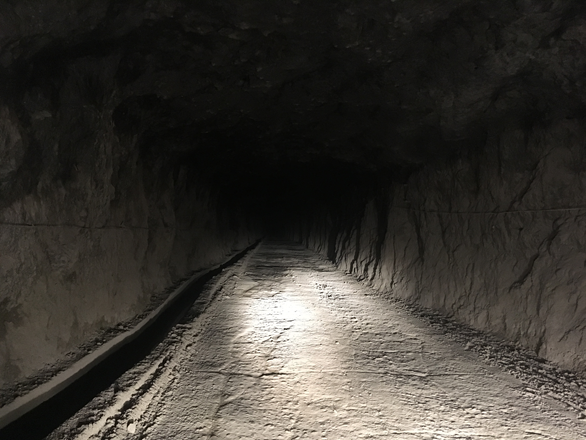

运输系统
矿石运输:井下矿石由ACY-2型柴油铲运机在采场装运矿石,卸入矿石溜井,由振动放矿机向AJK-12铰接自卸卡车装矿,自卸卡车沿主斜坡道将矿石运至地表。
废石运输:井下废石由ACY-2型柴油铲运机装入AJK-12(载重12t)铰接自卸卡车,经主斜坡道将废石运至地表废石场。
材料运输:地表材料由AJK-12铰接自卸卡车运到井下。
人员由依维克A52(24座)人车运送。
![图片28.png](http://www.lxkysj.com/upload/Pa76dd65309bb4a9f9fd8535ed2133007.png)

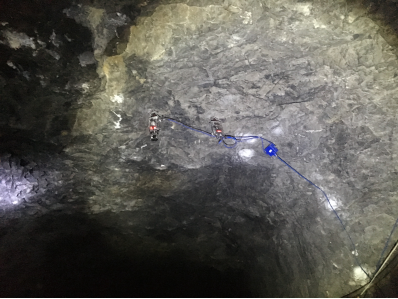

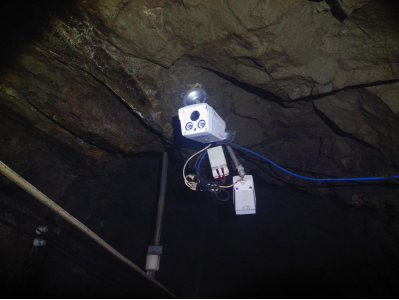

“安全避险”六大系统
小寺沟铜矿设置了“监测监控系统”、“人员定位系统”、“紧急避险系统”、“压风自救系统”、“供水施救系统”、“通信联络系统”
![图片29.png](http://www.lxkysj.com/upload/P6198bdbc2cdc4c5ab36c421516ebb07a.png)
![图片30.png](http://www.lxkysj.com/upload/Pef2050ecd132481a99a34f2217ef1b5b.png)
